Portálové frézovací stroje – řada TREX

Stroje řady TREX výrobce nazývá raději obráběcí centra s portálovou konstrukcí a říká, že se mu tento název víc zamlouvá než ono klasické pojmenování portálové frézovací stroje. At zvolíme název jakýkoliv, je jasné, že tyto stroje jsou opravdu nádherné a svou stavbou jsou předurčeny pro úspěch.

Klasická stavba základního skeletu – velmi tuhé až předimenzovaná základní části tvoří tuhý celek. Výrobce zvolil asi nejlepší variantu vedení pojezdových os. Osy X a Y jezdí na lineárních vedeních uzpůsobených pro vysoké zatížení se stranovým vedením a osa Z naproti tomu jezdí na vedení kluzném. Tato kombinace se zdá jako optimální pro stroj kategorie TREX. Kužel ve vřeteni je už velikosti 50 a do převodů je vřazená převodovka pro získání vysokého krouticího momentu.

Ke stažení

Stroje řady TREX spadají do kategorie portálových frézovacích strojů. Jsou opět určeny pro frézování / opracování rozměrných a těžkých dílů. Stroj je vždy možné dodatečně dovybavit dalšími prvky výbavy, jako jsou dopravníky třísek, měřící sondy, přímé odměřování atd. Stejně tak je možné volit mezi několika kapacitami zásobníků nástrojů, výkonu hlavního motoru nebo tlaku chladicí kapaliny.

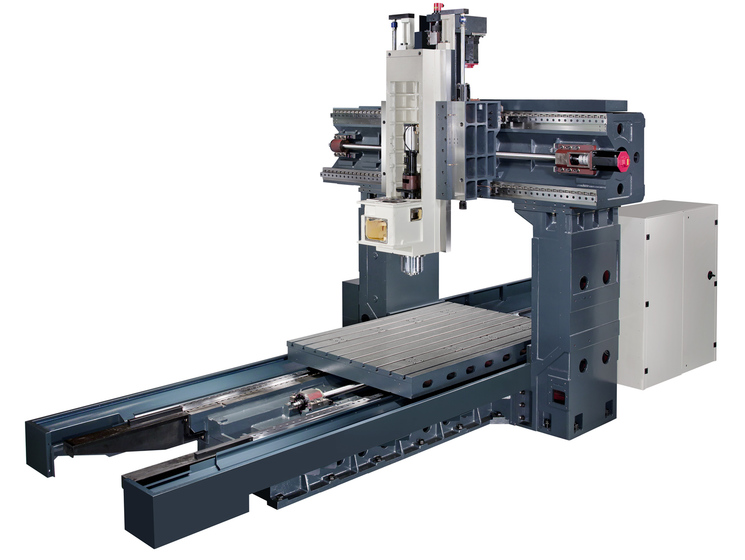

Základní skelet stroje TREX je opět ztělesnění zásad konstrukce strojů výrobce MAXMILL – tuhost, tuhost a zase tuhost. Není třeba nic dalšího dodávat.

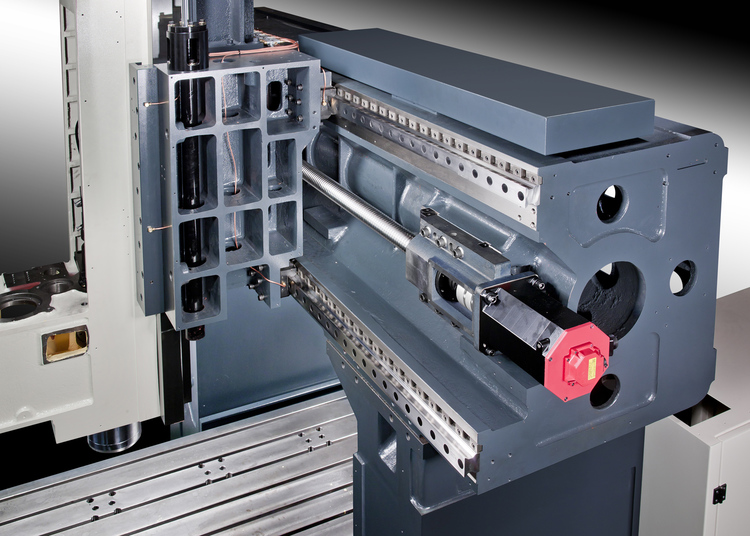

Na krásném detail můžete vidět konec portálu (příčníku, po kterém pojíždí vřeteník) a také část vřeteníku. Stojí rozhodně za povšimnutí pozorovat, jak je žebrován samotný portál a vřetením a v neposlední řadě i závěs kuličkového šroubu, jehož matice pohybuje vřeteníkem v příčném směru po portálu. Vidět jsou i lineární vedení bohatě dimenzovaná pro pojezd vřeteníku.

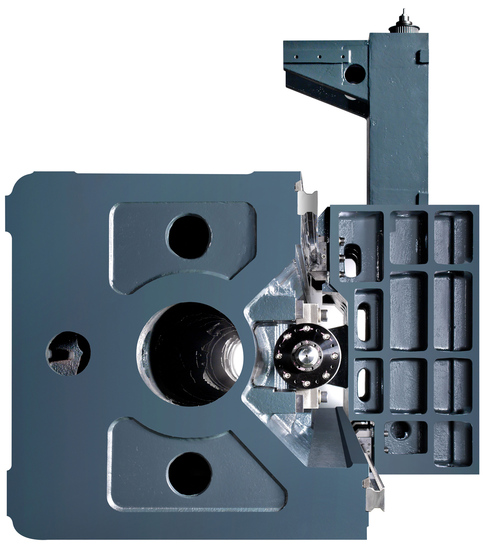

Tento detail také zachycuje z boku portál s neobvyklým žebrováním jenom dokládajících masivní a tuhou konstrukci. Je patrné, že to není žádná „hrachovina“.

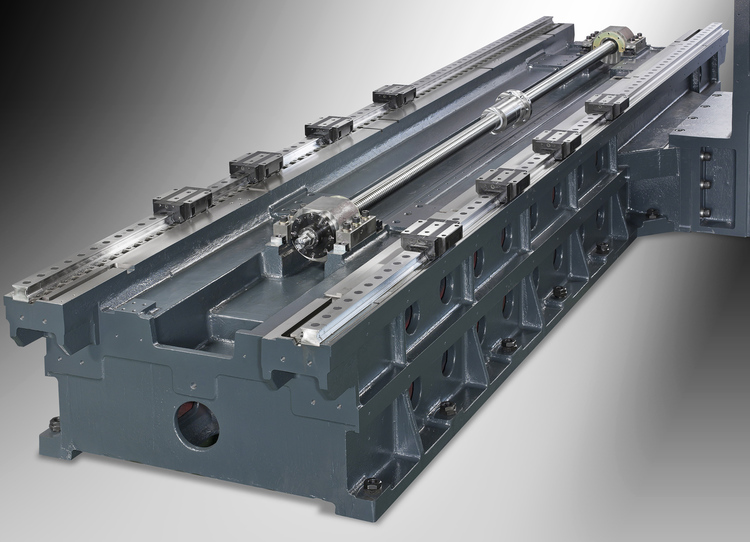

Hlavní díl lože všech strojů řady TREX s namontovaným lineárním vedením. Domečky jsou masivní a zajistí skvělé vedení pojíždějící části stroje. Patrné jsou také mohutné závěsy kuličkových šroubů.

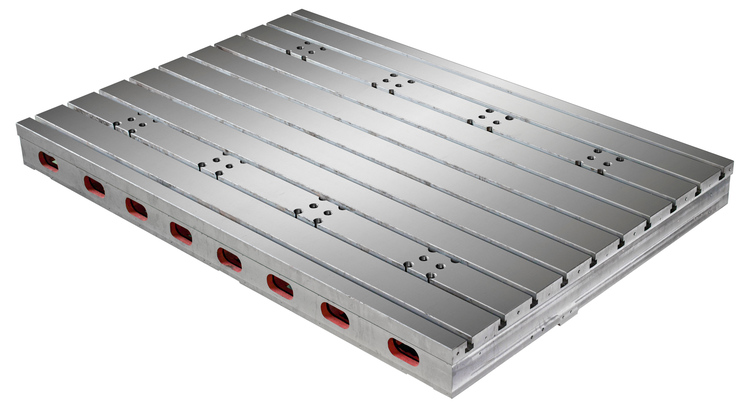

Upínací deska pracovního stolu je také odlévaný díl s masivním žebrováním pro dokonalý přenos zatížení a odolnost proti kroucení.





Hlavní technické parametry

modelový řada TREX
typ BMC 2217 BMC 2220 BMC 3217 BMC 3220
pracovní stůl mm 2200x1500 2200x1800 3200x1500 3200x1800
max. zatížení kg 8000 8000 10000 10000
000p10000ojezd  X mm 2200 2200 3200 3200
pojezd  Y mm 2050 2350 2050 2350
pojezd  Z mm 850/1050 850/1050 850/1050 850/1050
kužel ve vřeteni   BT 50 / ISO 50 dle DIN 69871-A
otáčky vřetena
/náhon řemeny – kužel 50/		 ot/min 6000/8000
otáčky vřetena
/přímý náhon – kužel 50/		 ot/min 8000 / 10000
převodovka   ANO
chlazení středem vřetena bar 20 / 50  / 70
zásobník nástrojů
/kapacita/		 ks  24 / 40 / 60
řídicí systém   FANUC / SIEMENS
hmotnost kg 24000 25500 27500 29000
vodící plochy v ose X / Y   lineární
/speciální pro vysoké zatížení a rychlost pojezdů/
vodící dráhy v ose Z ks kluzné
/protiplochy obloženy špičkovým plastem TURCITE B/
