Odsávací systémy rozprášených emulzních nebo olejových aerosolů – řada IB

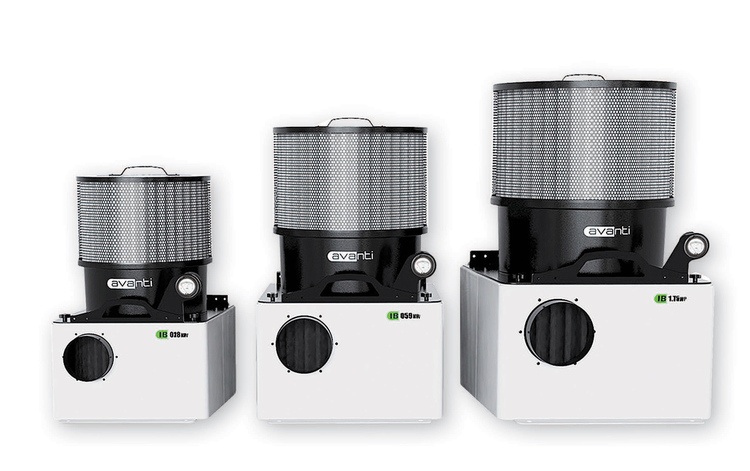

Firma AVANTI dodává odsávací systém rozprášených olejových nebo emulzních aerosolů řady IB celkem ve třech velikostech základních boxů a celkem pěti různých sacích výkonech od 300 do 1600 m3/hod. Tento rozsah sacích výkonů je dostatečný pro pokrytí většiny běžně používaných obráběcích strojů. Správná velikost sacího výkonu se určí podle čistého pracovního prostoru pod kabinou stroje, ze kterého se má rozprášený aerosol odsávat. Specialisté naší firmy jsou připravení Vás navštívit a přímo na místě provést měření a stanovit potřebný sací výkon pro ten který stroj. Odsávat lze i od brusek nebo strojů vybavených polokabinovými kryty. Každý případ, kde není kryt celokabinový, musí být posouzen individuálně naším technikem. Dodáváme kompletní instalace na klíč v případě požadavku. Instalace odsávací jednotky není složitá a může si jí trochu zručnější zájemce provést sám podle návodu k obsluze. Stupeň zanesení filtračních vložek je možné sledovat na analogové stupnici indikátoru, který měří pokles tlaku na výstupu z jednotky. Indikátor není součástí základní výbavy jednotky.

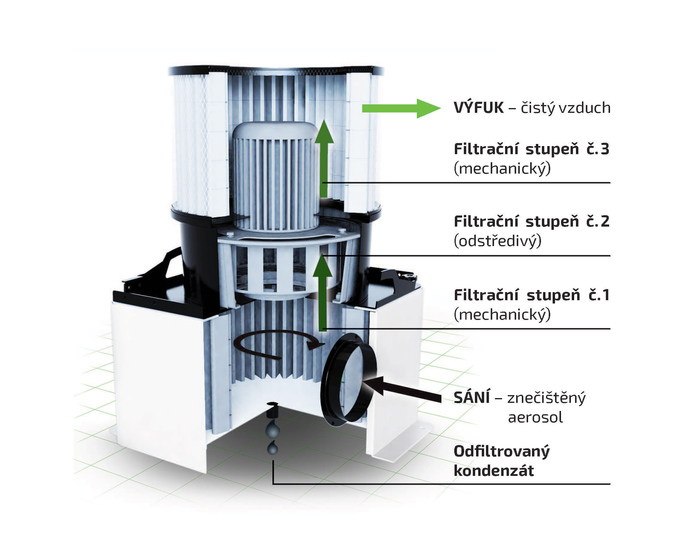

AVANTI je kombinovaný odsávací systém sestávající z tří filtračních stupňů. Na vstupu jednotka nasává rozprášený aerosol z pracovního prostoru stroje a na výstupu již je vypouštěn zcela čistý vzduch zpět do dílny. Účinnost odlučovacího procesu je 99,9%

Filtrační stupeň č. 1 – je mechanický a slouží k zachycení všech mechanických příměsí z nasávaného aerosolu

Filtrační stupeň č. 2 – je odstředivý s dokáže skvěle oddělit kapalinu od vzduchu – oddělená kapalina následně ve formě kondenzátu stéká na nespádované dno základní nádoby. Aerosol zbavený kapalné složky, tedy vzduch postupuje k závěrečnému jemnému dočistění do filtračního stupně č. 3.

Filtrační stupeň č. 3 – je opět mechanický a tvoří koncový stupeň filtračního řetězce a má za úkol odstranit ze vzduchu i ty nejmenší částečky mikronové velikosti před vyfouknutím zcela čistého vzduchu zpět do prostoru dílny.

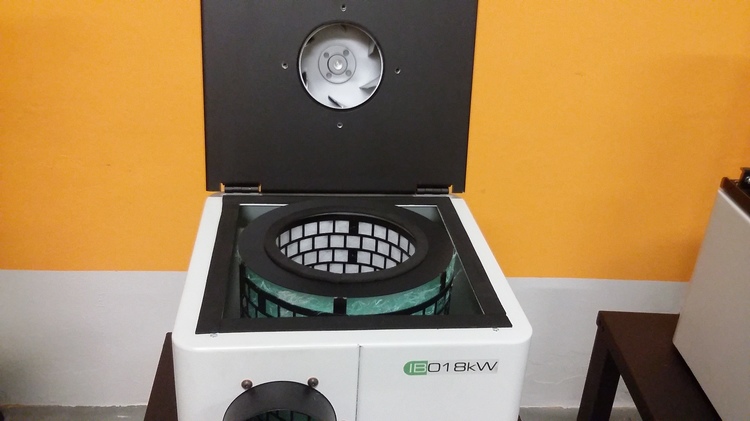

Pro snadnou údržbu a čistění se box odsávací jednotky nechá v polovině otevřít a získat snadný přístup k filtrační vložce prvního stupně /v boxu dole/ Filtrační vložku lze rychle vyjmout, a prostor pod ní vyčistit.

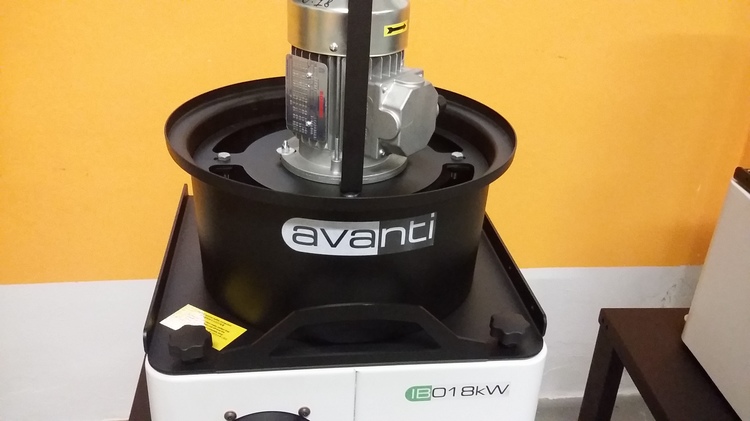

Na tomto záběru je vidět motor /evropské výroby/ pohánějící rotor odstředivého systému filtrace druhého stupně.
