Malé soustruhy ekonomické – řada JT 150 - 200
Soustruhy řady JT jsou středně velké stroje, které v nabídce firmy ACCUWAY vyplňují velikostní mezeru mezi nejmenšími soustruhy řady UL a středními stroji řady UT reprezentované modelem UT 200.
Opět se jedná o univerzálně postavené stroje tak, aby si mohl každý zvolit ten „jeho stroj“ pro specifické použití. K dispozici je jak provedení se statickými nástroji tak i verze s nástroji rotačními. Zde je na místě opět upozornit, že ne mnoho výrobců nabízí tak „malé“ stroje s možností použití rotačních nástrojů a když už se nějaký najde, zcela jistě nenabízí tolik možností nástrojových hlav jak do jejich kapacity tak i systému upínacích držáků, V tomto ohledu je nabídka výrobce ACCUWAY zcela unikátní na současném trhu.

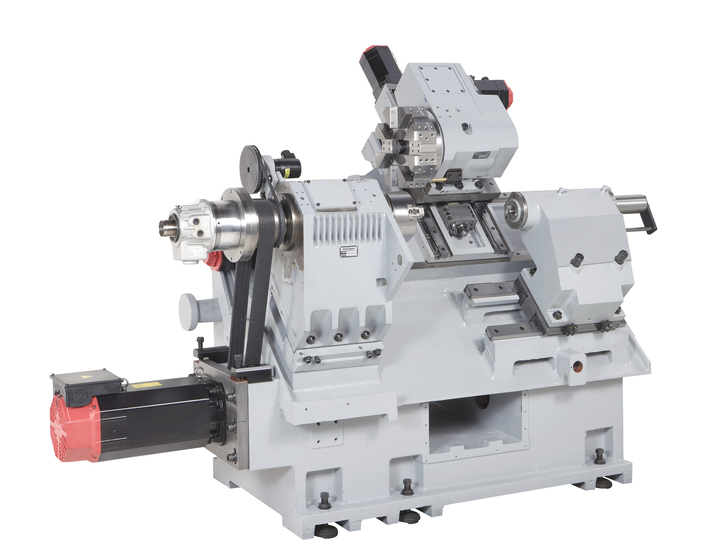

Na obrázku je základní skelet nejmenšího stroje řady JT – model JT 150 v provedení s rotačními nástroji. Při zájmu o tento stroj je možné volit z několika možností upínacích držáků nástrojů podle druhu nástrojové hlavy. Stále častěji uživatelé dávají přednost systému BMT, který by teoreticky měl poskytovat tužší spojení nástroj x držák x nástrojová hlava než, řekněme dnes již klasický systém VDI. Přesto, že je tento stroj malý, je možné ho dovybavit jako stroj „velký“ – dospělý. K dispozici jsou nástrojové sondy, dopravník třísek, lopatka na odebírání obrobků a podavače tyčí od renomovaného výrobce IEMCA (naleznete v kapitole příslušenství) v hlavním menu naší prezentace.
Stroj na obrázku je vybaven i dopravníkem třísek s vynašečem. K dispozici je i levnější provedení vybavené jen vanou na třísky kam třísky a špony padají samovolně. Při volbě stroje můžete vybírat i mezi několika otáčkovými řadami ve vazbě na vrtání vřetena a tím i velikost opracovávané tyče. Upozorňujeme, že velikost vrtání vřetena není identická s max. průměrem obráběné tyče!! Někteří uživatelé si tyto dva rozměry pletou. S ohledem na konstrukci je průměr tyče vždy menší než vrtání vřetena (otvor ve vřeteni).
Hlavní technické parametry
| modelová řada | JT | ||
|---|---|---|---|
| typ | JT 150 | JT 200 | |
| oběžný průměr nad ložem | mm | 505 | |
| oběžný průměr nad suportem | mm | 318 | |
| max. průměr obrábění | mm | 350 | |
| max. délka obrábění | mm | 320 | 770 |
| vodící plochy | lineární | ||
| zakončení vřetena | A2-6 / A2-5 | ||
| průměr sklíčidla | palce | 8 / 6 | |
| vrtání vřetena | mm | 62 (56 / 76) | |
| otáčky vřetena | ot./min | 4500 (6000/4000) | |
| Max. průměr tyče | mm | 52 (44 / 65) | |
| pojezd v ose Z | mm | 300 | 600 |
| pojezd v ose X | mm | 220 | |
| nástrojová hlava – upínací systém | BOT /BMT / VDI | ||
| počet nástrojů | 8 / 10 / 12 | ||
| možnost rotačních nástrojů | ANO | ||
| pojezd koníku | mm | 295 | 545 |
| výsuv pinole koníku | mm | 150 | |
| průměr pinole | mm | 70 | |
| kužel pinole | Mk 4 | ||
| řídicí systém | FANUC | ||
| hmotnost stroje | kg | 3000 | 3300 |
