Střední soustruhy – řada UT 200 a UT 300
Stroje řady UT 200 a UT 300 představují základní nabídku firmy ACCUWAY. Jsou to nejprodávanější modely, které jsou konstrukčně řešeny tak, že umožňují další varianty jako například s protivřetenem nebo osou „Y“. Tyto verze jsou popsány v další kapitole naší prezentace.
Síla tohoto výrobce je v pružnosti a schopnosti individuálních úprav strojů, proto berte parametrickou nabídku jen jako orientační. Nevyhovuje-li Vám „něco“ na parametrech či výbavě, jednoduše nám to sdělte. Bude-li to technicky proveditelné za vynaložení rozumných nákladů, rádi Vám požadované odlišné provedení zajistíme.

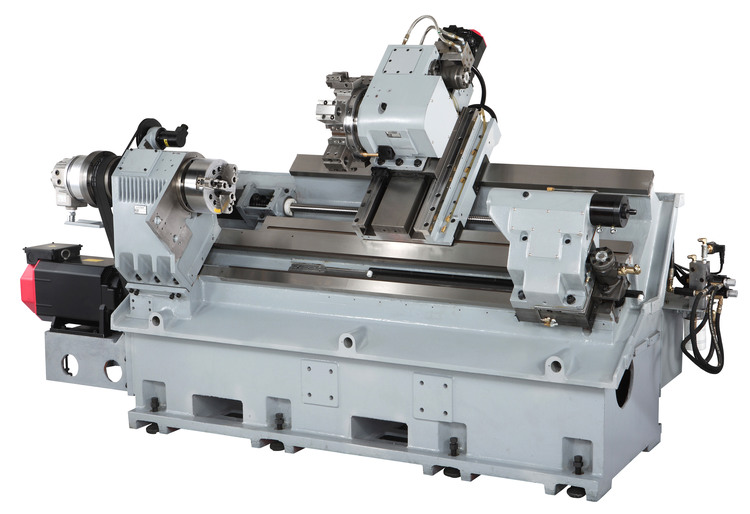

Vidíte klasický skelet stroje UT 200 – pohon vřetena pomocí řemenů. Je to klasika všech klasik. Obdivovat můžete tuhý a skvěle dimenzovaný skelet, který je zárukou tuhosti a životnosti. Pochopitelně vše z litiny!! Žádné svařence!!

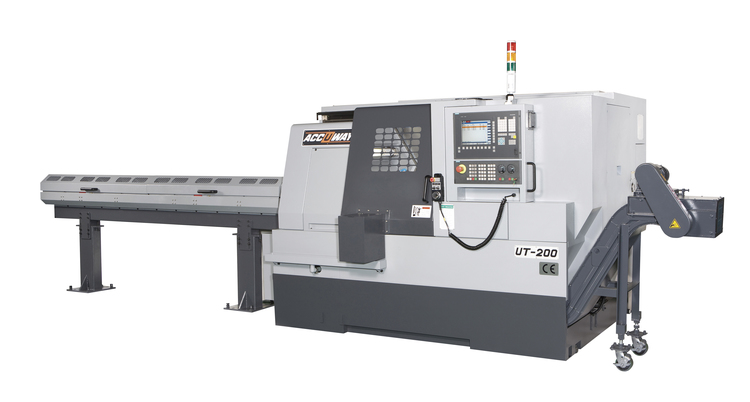

Častým doplňkem soustruhů se šikmým ložem jsou podavače tyčí. V nabídce máme skvělé podavače renomovaného výrobce IEMCA a tak si podlé svých potřeb můžete vybrat ten pravý. Starší se podívat do odstavce příslušenství do základní nabídky prezentace.

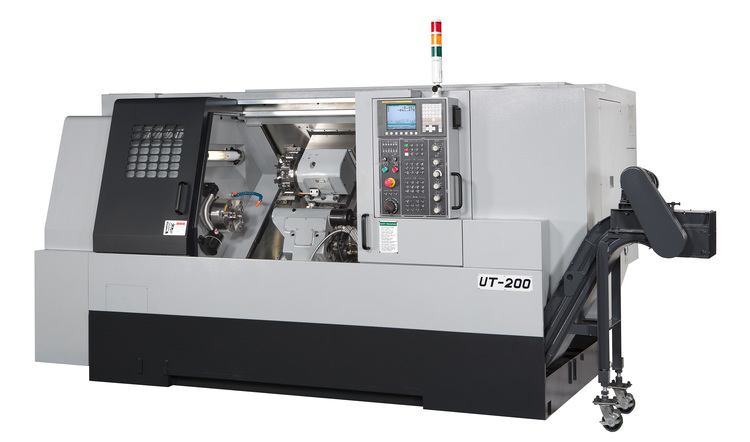

Stroj UT 200 / UT 300 má klasickou velmi kompaktní stavbu zabírající co možná nejmenší obestavěný prostor. Rozvaděč nepřevyšuje obrys stroje – vše je navrženo tak, jak má být. Odsuvné dveře je možno vybavit automatickým otevíráním nutným pro obsluhu stroje robotem. Výrobce je schopen řešit i takový detail jako je způsob vedení odsouvaných dveří aby závěsy vydržely i obrovskou četnost otevírání pracovního prostoru.

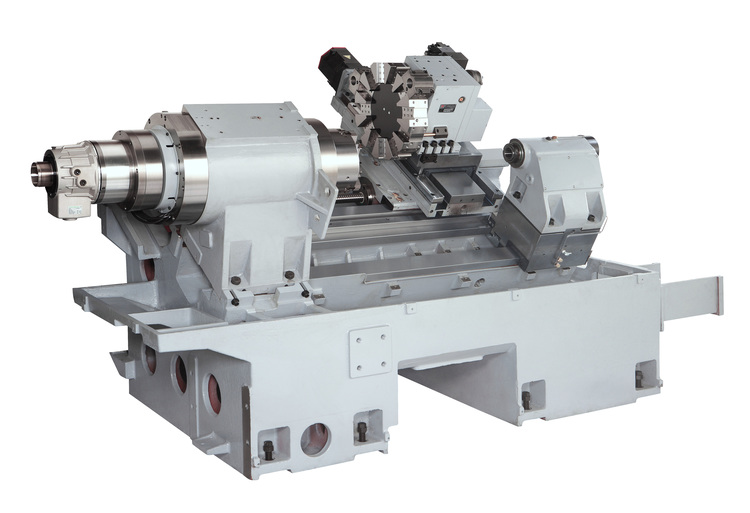

Stroje řady UT 200 / UT 300 jsou již připraveny a doslova předurčeny k instalaci „high tech“ doplňků jakým je například lineární pohon vřetena rozeznatelný na obrázku. Stroj s takovým pohonem je sice dražší než klasický řemenový pohon, ale uživatel tím získá nesporné výhody spočívající hlavně v rychlejší akceleraci a deceleraci a pochopitelně i menšímu vývinu nežádoucího tepla tolik nebezpečného pro termální stabilitu vřetenového systému a celého stroje. Každé technické řešení má i své nevýhody. Kromě zmíněné ceny za samotné pořízení lineárního pohonu to jsou následné náklady na řešení havárií stroje či kolizí vřetena. Ve většině případů je již motor neopravitelný a musí se vyměnit a to se nepojištěný uživatel poněkud prohne.

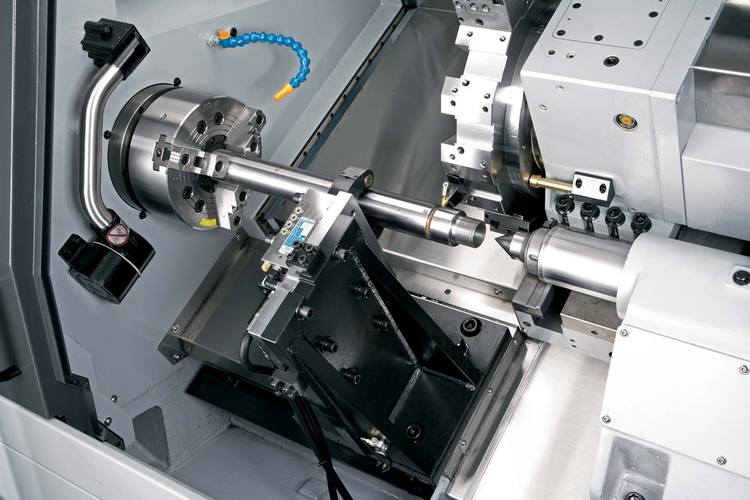

Při obrábění delších štíhlých dílů je výhodné používat samostředící opěrky / lunety. Pro stanovení správné velikosti je nutné stanovit rozsah průměrů podpíraného tyčového materiálu Kromě samostředících opěrek, nabízíme i klasické opěrky mechanické.

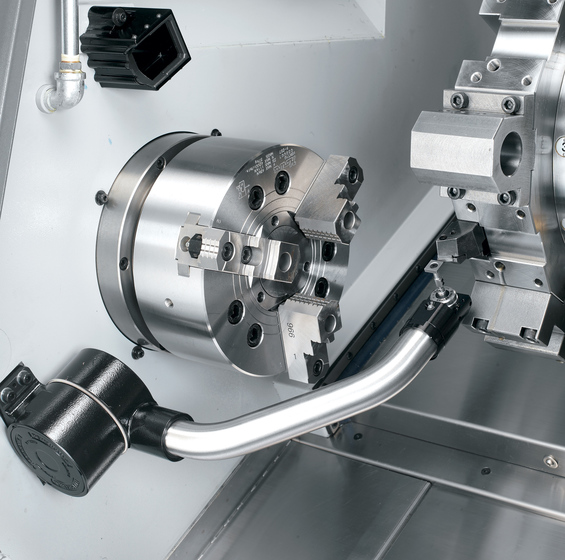

Pro nastavení polohy nástrojů v nástrojové hlavě a zkrácení technologických seřizovacích časů se s výhodou používají nástrojové měřící sondy. Jsou k dispozici buď s ručním nebo automatickým vysunutím/zasunutím měřícího ramene.
Obrázek zachycuje nástrojovou hlavu klasickou typu BOT (někdy se jí říká i domečková) pro statické nástroje a koník s hydraulicky vysouvatelnou pinolou a hrotem

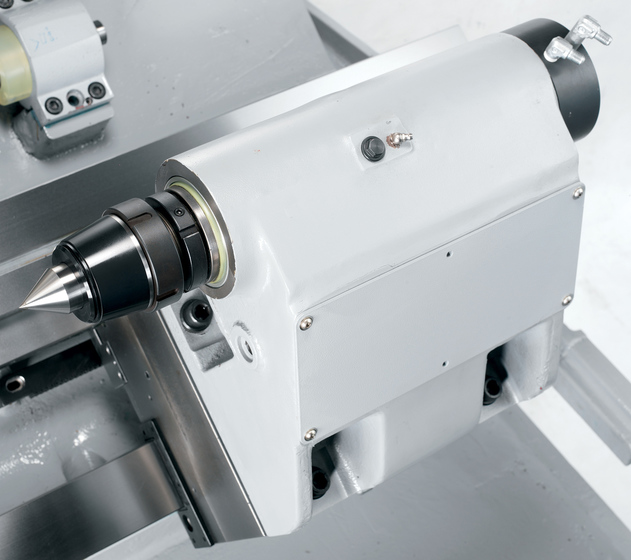

Stroje jsou vybaveny programovatelným koníkem s hydraulicky výsuvnou pinolou.
Hlavní technické parametry
| modelová řada | UT 200 | UT 300 | ||||||
|---|---|---|---|---|---|---|---|---|
| typ | UT200 | UT200L | UT300 | UT300L | UT300LX1 | UT300LX2 | UT300LX3 | |
| průměr nad ložem | mm | 505 | 612 | |||||
| průměr nad suportem | mm | 318 | 388 | |||||
| max. průměr obrábění | mm | 350 | 500 | |||||
| max. délka soustružení | mm | 570 | 1000 | 700 | 1200 | 1640 | 2200 | 3000 |
| úhel sklonu lože | st | 45 st | 30 st | |||||
| vedení | kluzné | |||||||
| zakončení vřetene | A2-6 / A2-8 / A2-11 | |||||||
| průměr sklíčidla | palce | 8 / 10 / 12 | ||||||
| otáčky vřetena | ot./min | 4500 / 4000 / 3500 / 3000 | ||||||
| nástrojová hlava | BOT / BMT / VDI | |||||||
| počet nástrojů | 8 / 10 / 12 | |||||||
| pohon vřetena | klasicky řemeny / lineární motor | |||||||
| rotační nástroje | ANO | |||||||
| řídicí systém | FANUC / SIEMENS | |||||||
| hmotnost | kg | 3600 | 5200 | 5500 | 6000 | 7500 | 9000 | 12000 |
