Soustruhy s rovným ložem - řada BNC
Doménou firmy PROKING jsou těžké soustruhy a z nich zejména soustruhy s rovným ložem. Výrobce tyto stroje produkuje celkem v 7mi modelových řadách a na obrázku zachycený stroje řady BNC jsou stroje střední velikosti v celkové nabídce těžkých soustruhů.
Veškeré modelové řady strojů Proking jsou vyráběny podle těchto zásad:
- Skelet stroje je zhotoven pouze z odlévaných dílů
- Kluzné vedení je hluboce prokaleno a broušeno
- Protiplochy jsou obloženy nejlepším antifrikčním materiálem TURCITE B s mazacími drážkami za účelem snížení tření a zlepšení mazání uložení a odstranění efektu přilnutí
- Stroj je vybaven dopravníkem třísek a automatickým mazáním
- Převodovka je automatická – řazení ovládané řídícím systémem

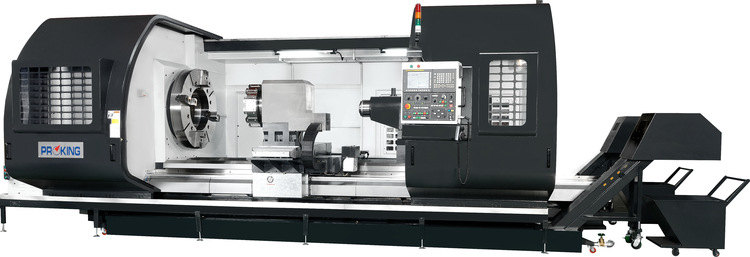

Stroj na obrázku je zástupce strojů střední velikosti v sortimentu těžkých soustruhů PROKING. Možné vybavení příslušenstvím je možné nalézt v samostatné kapitole vždy na konci přehledu jednotlivých modelových řad. Strojů PROKING. Stroj je možné vybavit několika nástrojovými systémy včetně hlav s pohonem rotačních nástrojů a upínacím systémem BMT či VDI.

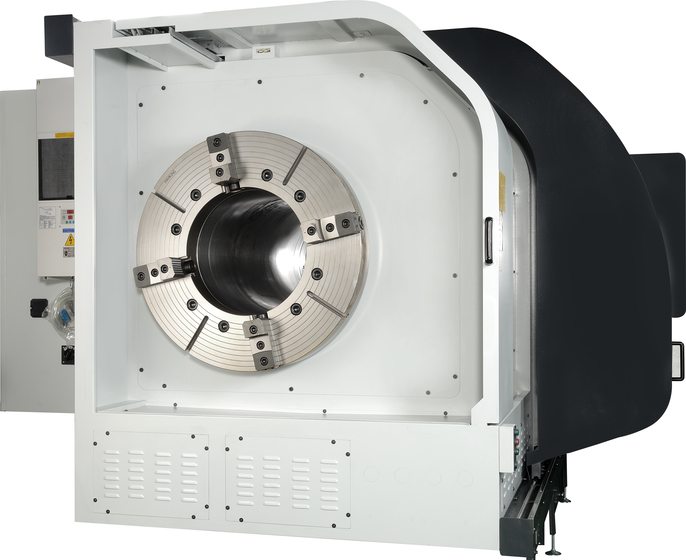

Obrázek zachycuje speciální provedení stroje se zadním sklíčidlem a velkým vrtáním. Provedení záleží na požadavcích uživatele.
Hlavní technické parametry
|
modelová řada |
BNC |
||||
|---|---|---|---|---|---|
|
typ |
BNC60 |
BNC 70 |
BNC80 |
||
|
oběžný průměr nad ložem |
mm |
1550 |
1800 |
2050 |
|
|
oběžný průměr nad suportem |
mm |
1070 |
1370 |
1570 |
|
|
délka mezi hroty |
mm |
od 1500mm do 12000mm |
|||
|
zakončení vřetena |
A2 -15 – A2 -40 |
||||
|
vrtání vřetena |
palce |
6 -32 |
|||
|
šířka lože |
mm |
920 |
|||
|
výkon motoru pohonu vřetena |
kW |
22,5 /30 / 37,5 |
|||
|
řídící systém |
FANUC / FAGOR / SIEMENS |
||||
