Soustruhy s šikmým ložem - řada SA
Doménou firmy PROKING jsou těžké soustruhy a mezi nimi nalezneme i stroje se šikmým ložem celkem ve třech modelových řadách. Na obrázku zachycený stroj je představitel řady SA, které existuje celkem ve třech základních velikostech oběžných průměrů nad ložem. Technologické možnosti strojů je možné rozšiřovat používáním široké palety vybavení a doplňovat základní provedení strojů tak, aby si každý našel přesně to svoje a byl spokojený.
Veškeré modelové řady strojů Proking jsou vyráběny podle těchto zásad:
- Skelet stroje je zhotoven pouze z odlévaných dílů
- Kluzné vedení je hluboce prokaleno a broušeno
- Protiplochy jsou obloženy nejlepším antifrikčním materiálem TURCITE B s mazacími drážkami za účelem snížení tření a zlepšení mazání uložení a odstranění efektu přilnutí
- Stroj je vybaven dopravníkem třísek a automatickým mazáním
- Převodovka je automatická – řazení ovládané řídícím systémem

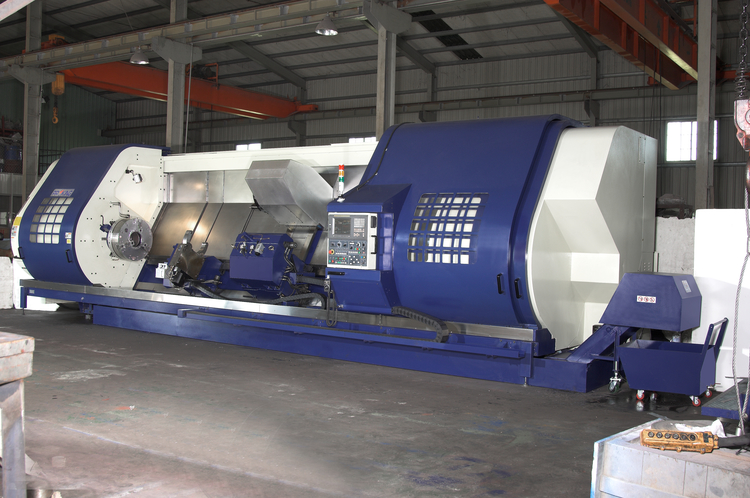

Stroj je zachycen přímo v montážní hale výrobce PROKING, Vybavení stroje je tzv „zákaznické“ a bylo zvoleno pro konkrétné způsob obrábění. Možnosti výbavy strojů jsou zachyceny v přehledném materiálu příslušenství a vybavení umístěném na konci kapitoly typů strojů PROKING se šikmým ložem. Stroj je možné vybavit nástrojovou hlavou jak pro držáky typu BMT tak VDI včetně rotačních. Pochopitelnou součástí stroje s pohonem rotačních nástrojů je i plně řízená osa „C“.
Hlavní technické parametry
|
modelová řada |
SA |
||||
|---|---|---|---|---|---|
|
typ |
SA 40 |
SA 45 |
SA 50 |
||
|
oběžný průměr nad ložem |
mm |
940 |
1010 |
1095 |
|
|
oběžný průměr nad suportem |
mm |
870 |
940 |
1025 |
|
|
délka mezi hroty |
mm |
od700mm do 1700mm od 2200mm do 5200mm |
|||
|
zakončení vřetena |
A2 -11 – A2 -32 |
||||
|
vrtání vřetena |
palce |
6-24 |
|||
|
šířka lože |
mm |
1580 |
|||
|
výkon motoru pohonu vřetena |
kW |
30/37,5 |
|||
|
řídící systém |
FANUC / FAGOR / SIEMENS |
||||
