Těžké hrotové soustavy - řada PH
Firma PROKING nabízí konvenční hrotové soustruhy celkem v pěti modelových řadách. Tři modelové řady /PA, PB a PC/ mají dvě vodící dráhy suportu, zatímco dvě zbývající řady /PH a PK/ mají dodící dráhy tři. Stroje jsou dimenzovány na vysoké zatížení a dlouhou životnost všech částí.
Základní provedení každého modelu je možné kombinovat s celou řadou dalších „vymožeností“ takže může vždy vzniknout zcela individuálně koncipovaný stroj přesně pro potřeby každého uživatele. Výrobce nabízí ke každé modelové řadě nepřeberné množství sklíčidel, lícních desek a nástrojových systémů, takže spokojen může být sortimentu, protože disponuje i vlastním vývojem

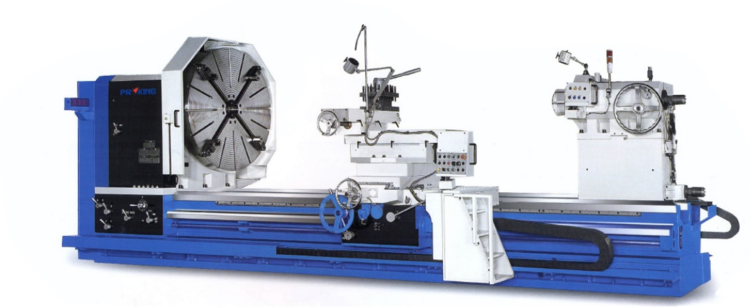

Stroje řady PH jsou vybavené třemi vodícími drahami na loží. Jsou určený pro nejvyšší zatížení čemuž napovídá o škála možných výkonů motorů, které lze po pohon vřetena použít.
Hlavní technické parametry
|
modelová řada |
PH |
||||
|---|---|---|---|---|---|
|
typ |
PH50 |
PH60 |
PH70 |
PH80 |
|
|
oběžný průměr nad ložem |
mm |
1300 |
1550 |
1800 |
2050 |
|
oběžný průměr nad suportem |
mm |
985 |
1225 |
1470 |
1720 |
|
oběžný průměr nad můstkem |
mm |
785 |
1035 |
1285 |
1535 |
|
vzdálenost mezi hroty |
mm |
od 1500mm do 12000mm |
|||
|
zakončení vřetena |
A2 – 15 - A2 - 40 |
||||
|
vrtání vřetena |
palce |
7-14 |
7-30 |
9-30 |
9-30 |
|
výkon motoru pohonu vřetena |
kW |
30 / 37,5/ 45 / 56 / 75 |
|||
|
šířka lože stroje |
mm |
1100/1270 |
|||
|
počet vodících drah na loži |
ks |
3 dráhy |
|||
|
tvar lože |
 |
||||
