Soustruhy s rovným ložem - řada CN
Doménou firmy PROKING jsou těžké soustruhy a z nich zejména soustruhy s rovným ložem. Výrobce tyto stroje produkuje celkem v 7mi modelových řadách a na obrázku zachycený stroj řady CN je už typický zástupce těžkých strojů neb má šířku lože přesahující 1000mm
Veškeré modelové řady strojů Proking jsou vyráběny podle těchto zásad:
- Skelet stroje je zhotoven pouze z odlévaných dílů
- Kluzné vedení je hluboce prokaleno a broušeno
- Protiplochy jsou obloženy nejlepším antifrikčním materiálem TURCITE B s mazacími drážkami za účelem snížení tření a zlepšení mazání uložení a odstranění efektu přilnutí
- Stroj je vybaven dopravníkem třísek a automatickým mazáním
- Převodovka je automatická – řazení ovládané řídícím systémem
Stroj na obrázku je zástupce těžkých strojů v řadě soustruhů PROKING. Možné vybavení příslušenstvím je možné nalézt v samostatné kapitole vždy na konci přehledu jednotlivých modelových řad strojů PROKING. Vybavení na obrázku zachyceného stroje je vybavení zákaznické podle konkrétní technologie. Každý stroj je možné vybavit přesně dle potřeb.

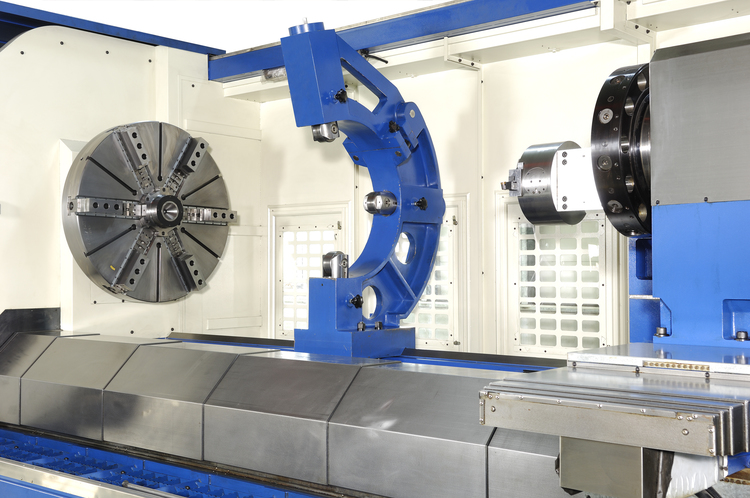

Na obrázku je zachycen krásný detail mohutné opěrky otevčené tvaru „C“ s válečky na kontaktních bodech. Opěrky je možné zvolit i uzavřeného či jiného provedení dle konkrétní technologie.
Hlavní technické parametry
|
modelová řada |
CN |
||||
|---|---|---|---|---|---|
|
typ |
CN50 |
CN60 |
CN70 |
CN80 |
|
|
oběžný průměr nad ložem |
mm |
1300 |
1550 |
1800 |
2040 |
|
oběžný průměr nad suportem |
mm |
940 |
1190 |
1440 |
1690 |
|
délka mezi hroty |
mm |
od3000mm do 12000mm |
|||
|
zakončení vřetena |
A2 -15 – A2 -40 |
||||
|
vrtání vřetena |
palce |
7-32 |
|||
|
šířka lože |
mm |
1100 |
|||
|
výkon motoru pohonu vřetena |
kW |
37,5/45/52,5 / 75 |
|||
|
řídící systém |
FANUC / FAGOR / SIEMENS |
||||
